软件工程项目实训 贰

软件工程项目实训(2021-3-21~2021-4)

继续完成相关数据库与程序底层交接的程序设计工作。

一、本阶段工作进展

1.确定流程

• 事务状态state

  public static final Integer STATE_READY = 10;                  //准备好可以审批
  public static final Integer STATE_APPROVING = 11;              //审批中
  public static final Integer STATE_APPROVE_FAILED = 12;         //审批失败
  public static final Integer STATE_END = 13;                    //审批结束

• 事务类型kind

  public static final Integer KIND_REIMBURSEMENT_AUDIT = 20;    //报销审计
  public static final Integer KIND_FOLLOW_UP_AUDIT = 21;        //跟踪审计

• 提示信息

  OK("00200","成功"),
  USER_INPUT_ERROR("00400", "用户输入错误");

2. 整理对象属性

public class User {
    private Long id;        	//用户id
    private String username;   	//用户名
    private String password;   	//用户密码
    private String name;      	//用户姓名
    private Integer post;       //用户职务
}

public class MaterialLog {
    private Long id;				//材料id
    private String name;            //材料名称
    private String remark;          //备注
    private Long affairId;          //所属的事务
    private Date createTime;        //创建时间
    private Long authorId;          //上传用户id
}

public class ApprovalLog {
    private Long id;				//审计操作的log的id
    private Long affairId;         	//所属的事务
    private Date createTime;       	//审批时间
    private Boolean isPass;        	//是否通过
    private Boolean isEditSource;  	//是否修改附件
    private Long authorId;         	//审批人id
    private String ip;             	//审批人ip
    private String msg;            	//审批结论
}

public class Affair {
    private Long id;                    //事务id
    private String name;                //事务名
    private String remark;              //备注
    private Integer kind;               //事务类型
    private Integer state;              //审批状态
    private Date startTime;             //创建时间
    private Date endTime;               //结束时间
    private Long promoterId;            //事务发起人id
    private Integer approverPost;       //当前审批人职务
}

3. 构建修正MySQL数据库相关表单

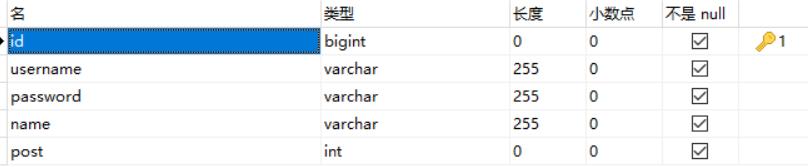

• user表

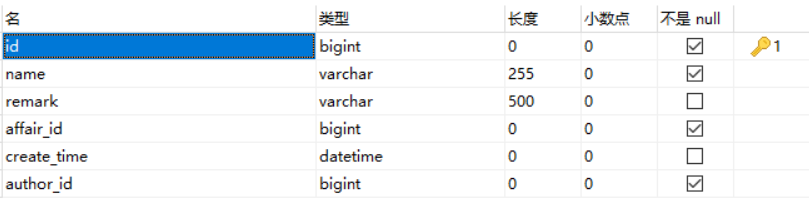

• MaterialLog 表

  外键

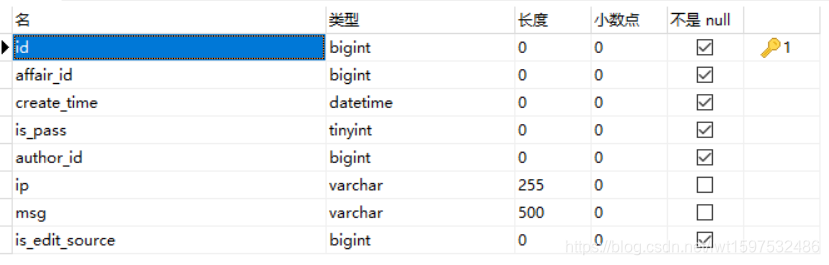

• ApprovalLog 表

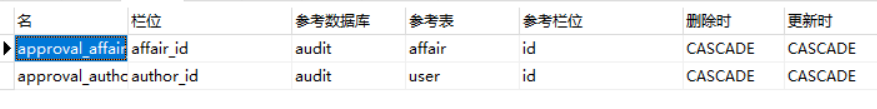

  外键

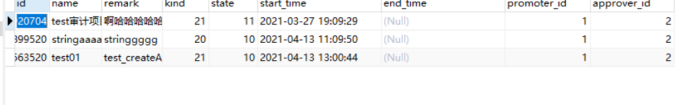

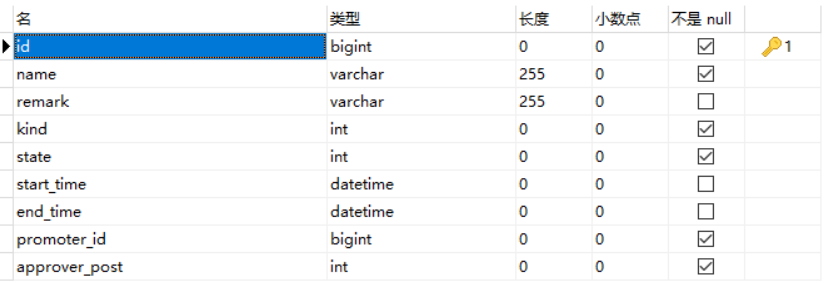

• Affair 表

  外键


  二、实现相关连接

  后端底层 DAO 层通过 mapper 与 MySQL 数据库进行连接。通过 MyBatis 简介明了地实现连接的相关函数。

以下为原始实现，后来修改了，已失效

AffairChangeMapper 实现返回值为 AffairChange 对象，插入新的AffairChange

<?xml version="1.0" encoding="UTF-8" ?>
<!DOCTYPE mapper PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN" "http://mybatis.org/dtd/mybatis-3-mapper.dtd" >
<mapper namespace="com.shenji.audit.dao.AffairChangeMapper" >
    <resultMap id="BaseResultMap" type="com.shenji.audit.model.AffairChange" >
        <id column="id" property="id" jdbcType="BIGINT" />
        <result column="kind" property="kind" jdbcType="INTEGER" />
        <result column="date" property="date" jdbcType="DATE" />
        <result column="author_id" property="authorId" jdbcType="BIGINT" />
        <result column="affair_id" property="affairId" jdbcType="BIGINT" />
        <result column="message" property="message" jdbcType="VARCHAR" />
    </resultMap>

    <insert id="insertOne">
        insert into affair_change values (
                                      #{id},
                                      #{kind},
                                      #{date},
                                      #{authorId},
                                      #{affairId},
                                      #{message}
                                  )
    </insert>

</mapper>

AffairMapper 实现返回值为 Affair 对象，从数据库按照id查找Affair，插入新的Affair,更新Affair

<?xml version="1.0" encoding="UTF-8" ?>
<!DOCTYPE mapper PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN" "http://mybatis.org/dtd/mybatis-3-mapper.dtd" >
<mapper namespace="com.shenji.audit.dao.AffairMapper" >
    <resultMap id="BaseResultMap" type="com.shenji.audit.model.Affair" >
        <id column="id" property="id" jdbcType="BIGINT" />
        <result column="name" property="name" jdbcType="VARCHAR" />
        <result column="remark" property="remark" jdbcType="VARCHAR" />
        <result column="kind" property="kind" jdbcType="INTEGER" />
        <result column="state" property="state" jdbcType="INTEGER" />
        <result column="start_time" property="startTime" jdbcType="DATE" />
        <result column="end_time" property="endTime" jdbcType="DATE" />
        <result column="approver_id" property="approverId" jdbcType="BIGINT" />
        <result column="promoter_id" property="promoterId" jdbcType="BIGINT" />
    </resultMap>

    <select id="getAffairById" resultMap="BaseResultMap">
        SELECT *
        FROM affair
        WHERE id=#{affairId}
    </select>

    <insert id="insertOne">
        insert into affair values (
                                   #{id},
                                   #{name},
                                   #{remark},
                                   #{kind},
                                   #{state},
                                   #{startTime},
                                   #{endTime},
                                   #{approverId},
                                   #{promoterId}
                                  )
    </insert>

    <update id="updateState" parameterType="com.shenji.audit.model.Affair">
        update affair
        <set>
            <if test="state != null">
                state = #{state},
            </if>
        </set>
        where id = #{affairId}
    </update>

</mapper>

MaterialMapper 实现返回值为 Material 对象，插入新的Material

<?xml version="1.0" encoding="UTF-8" ?>
<!DOCTYPE mapper PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN" "http://mybatis.org/dtd/mybatis-3-mapper.dtd" >
<mapper namespace="com.shenji.audit.dao.MaterialMapper" >
    <resultMap id="BaseResultMap" type="com.shenji.audit.model.Material" >
        <id column="id" property="id" jdbcType="BIGINT" />
        <result column="name" property="name" jdbcType="VARCHAR" />
        <result column="affair_id" property="affairId" jdbcType="BIGINT" />
        <result column="affair_change_id" property="affairChangeId" jdbcType="BIGINT" />
        <result column="create_time" property="createTime" jdbcType="DATE" />
        <result column="author_id" property="authorId" jdbcType="BIGINT" />
        <result column="content_url" property="contentUrl" jdbcType="VARCHAR" />
    </resultMap>

    <insert id="insertOne">
        insert into material values (
                                      #{id},
                                      #{name},
                                      #{affairId},
                                      #{affairChangeId},
                                      #{createTime},
                                      #{authorId},
                                      #{contentUrl}
                                  )
    </insert>

</mapper>

ReportMapper 实现返回值为 Report 对象，根据id查找Report，插入新的Report

<?xml version="1.0" encoding="UTF-8" ?>
<!DOCTYPE mapper PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN" "http://mybatis.org/dtd/mybatis-3-mapper.dtd" >
<mapper namespace="com.shenji.audit.dao.ReportMapper" >
    <resultMap id="BaseResultMap" type="com.shenji.audit.model.Report" >
        <id column="id" property="id" jdbcType="BIGINT" />
        <result column="name" property="name" jdbcType="VARCHAR" />
        <result column="content_url" property="contentUrl" jdbcType="VARCHAR" />
        <result column="affair_id" property="affairId" jdbcType="BIGINT" />
        <result column="state" property="state" jdbcType="INTEGER" />
    </resultMap>

    <select id="selectOne" resultMap="BaseResultMap">
        SELECT *
        FROM report
        WHERE id=#{reportId}
    </select>

    <insert id="insertOne">
        insert into report values (
                                      #{id},
                                      #{name},
                                      #{contentUrl},
                                      #{affairId},
                                      #{state}
                                  )
    </insert>

</mapper>

UserMapper 实现返回值为 User 对象，查询所有User

<?xml version="1.0" encoding="UTF-8" ?>
<!DOCTYPE mapper PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN" "http://mybatis.org/dtd/mybatis-3-mapper.dtd" >
<mapper namespace="com.shenji.audit.dao.UserMapper" >
    <resultMap id="BaseResultMap" type="com.shenji.audit.model.User" >
        <id column="id" property="id" jdbcType="INTEGER" />
        <result column="username" property="username" jdbcType="VARCHAR" />
        <result column="password" property="password" jdbcType="VARCHAR" />
        <result column="name" property="name" jdbcType="VARCHAR" />
    </resultMap>
    <select id="selectAll" resultMap="BaseResultMap">
        SELECT * FROM user;
    </select>
</mapper>

三、进行相关接口测试

陈神完成相关服务器后端接口，韬测试相关接口

http://baixx.site:18080/swagger-ui/#/

接口版本1.0，现已失效

事务接口

获取全部事务 1

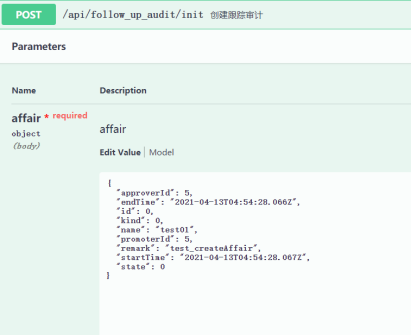

创建跟踪审计 1

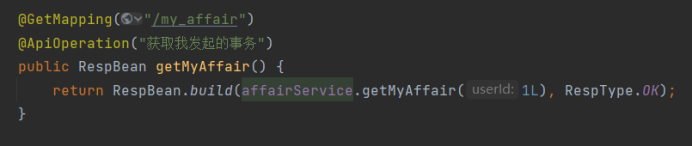

获取我发起的事务 1

暂时没有id输入，输出了与1相关的项目

获取待我审批的事务

暂时没有id输入，输出了需要1审批的项目

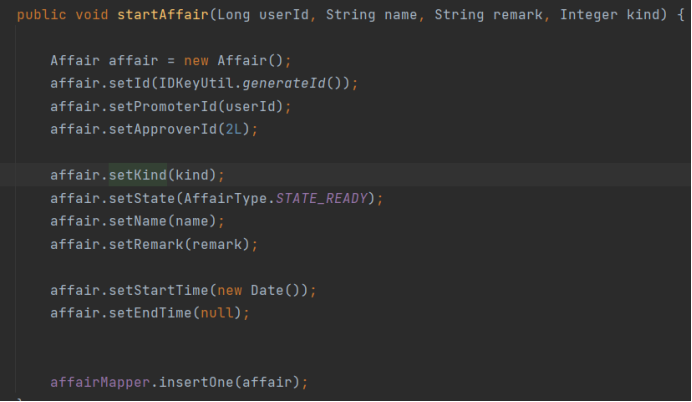

创建报销审计 1

暂时没有approveid和promoterid输入，promoterid固定为2？？？
关于审批的职位12345，需要谁审批？

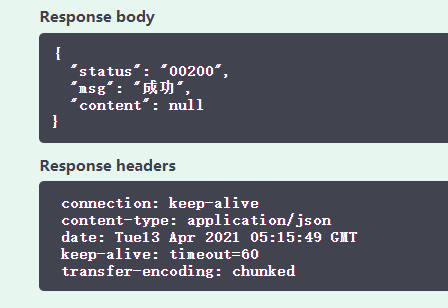

创建成功

审批接口

审批事务

出错Internal Server Error，status500

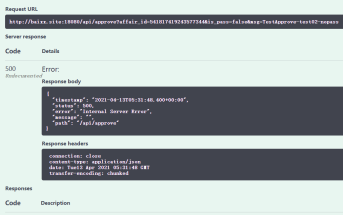

TestApprove-test02-nopass

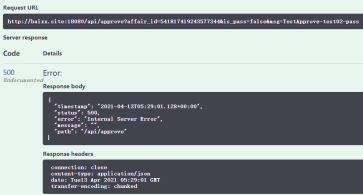

TestApprove-test02-pass

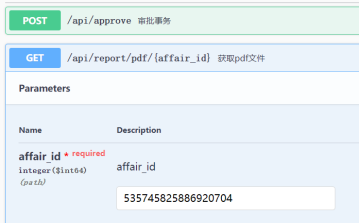

获取pdf文件

测试

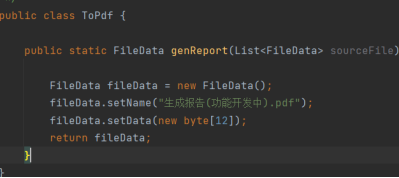

想要生成这个

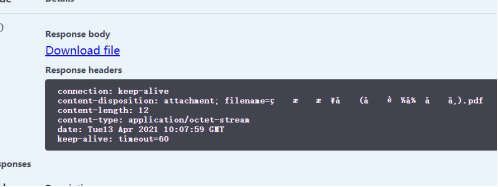

但是乱码了，我下载（成功）看了看损坏了（文件损坏打不开），猜测是中文编码格式乱码了

上传报告

传空报错

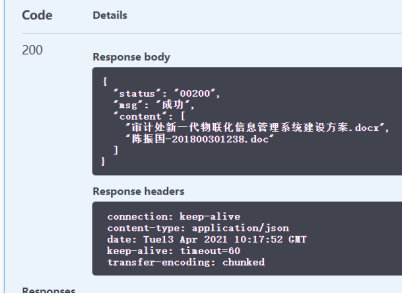

获取源文件列表 1

获取成功

测试空的新项目成功

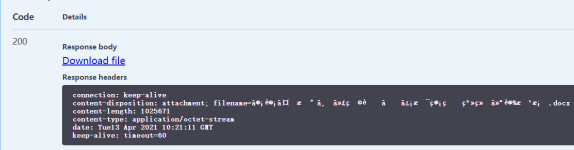

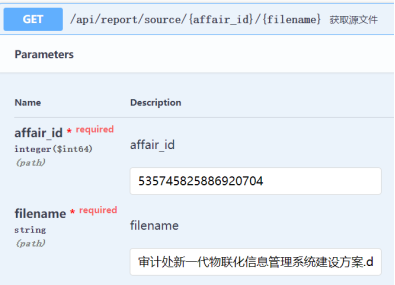

获取源文件

测试获取审计处新一代物联化信息管理系统建设方案.docx还是乱码了
下载（成功）看了，只有名字乱码了，内容没事，猜测是中文编码格式乱码了

测试不存在的文件，不存在的id

资料接口

获取资料列表

获取空成功

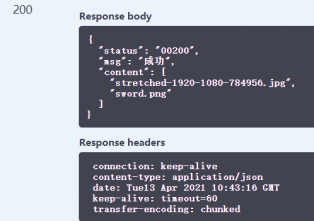

获取相关资料成功

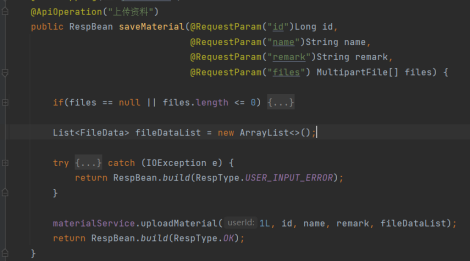

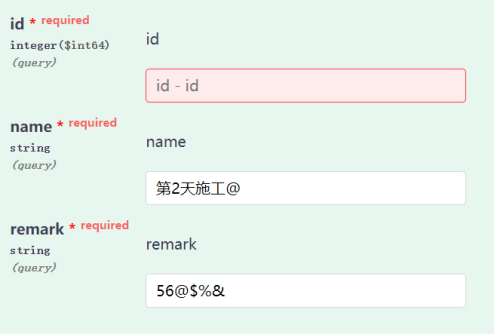

上传资料

暂时必须手动填id，后期自动生成

不需要传入上传人id

填错误id，出错

删除资料文件

未测试

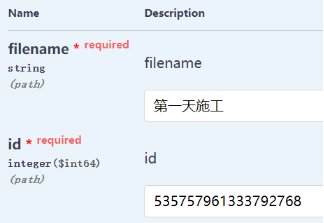

获取资料文件

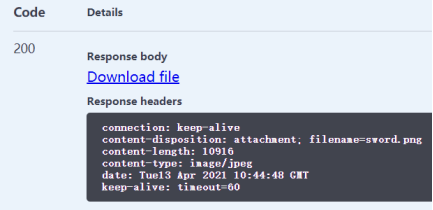

成功获取相关资料，下载查看没问题

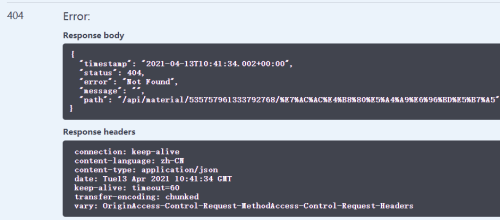

尝试获取不存在的文件

404 not found

获取资料文件列表 1

成功获取相关资料

成功获取不存在的id的空

三、下一阶段工作目标

发现用户安全问题，需要token工具类，进行token代码开发和拦截器过滤器开发
